多模块 多组合 多选择——直击速普按钮模块

 年初,小编向关心我们速普近况的朋友们发布了TS2系列按钮开关蠕动双层模块CCC认证”的好消息。我们也收到许多“粉丝”的反馈,主要集中在如果选用我司按钮开关,怎么更合理的搭配模块?“有问必答、有疑必解”是我们速普人良好作风,今天小编为大家介绍下速普TS2系列模块的分类和区别,便于大家选择合适自己的产品,满满都是干货,大家认真看哦!

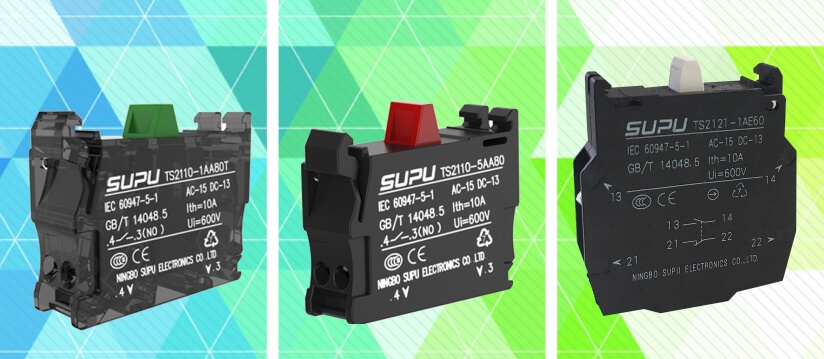

速普TS2系列按钮开关模块分3个类型:

螺钉式单层开关模块

弹簧式单层开关模块

螺钉式双层开关模块

螺钉式单层开关模块

接线方式:螺钉接线

蠕动型:触点具有自洁功能,常闭模块拥有强制断开操作功能。

快动型:触点具有自洁功能,接通分断操作更稳定。

支持堆叠安装,最多安装26个开关模块。

一个开关模块内部有一对双断点触头,分为常开(绿)和常闭(红)两种;参数:M3.5组合螺钉接线,导线最大2.5mm2;触点采用银合金,银层厚度0.5mm;电气寿命60万次(AC-15 220V/6A)。


弹簧式单层开关模块

接线方式:笼式弹簧接线

蠕动型:触点具有自洁功能,常闭模块拥有强制断开操作功能。

快动型:触点具有自洁功能,接通分断操作更稳定。

支持堆叠安装,最多安装26个开关模块。

是在传统螺钉接线模块基础下诞生的新产品,采用笼式弹簧接线技术模块化结构设计。具有笼式弹簧接线的所有优势,安装快速、接线简单抗震性强、拥有更大的锁线力。更适用于电梯、轨道交通、自动化控制、机械设备对防震要求高的领域


螺钉式双层开关模块

接线方式:螺钉接线

蠕动型:触点具有自洁功能,常闭模块拥有强制断开操作功能。

最多安装3个开关模块。

1、电气额定值和寿命不变(同单层一致);

2、结构更加紧凑,长度比单层叠加2层的更短,更加满足客户小型化安装空间的需求;

3、三种触点类型,2NO2NC1NO+1NC

4、两对触点实现一体化,接线工时更短,每对触点可直接接线使用,简单方便;

5、双层常闭模块同样具备强制断开功能,确保在任何意外的情况下,触点都能够被分断,使用安全可靠。
